ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА (ВРУ/УВР)

НАЗВАНИЕ ОБОРУДОВАНИЯ: Вводно-распределительное устройство /ВРУ/
ТУ РБ 00457969.019-98

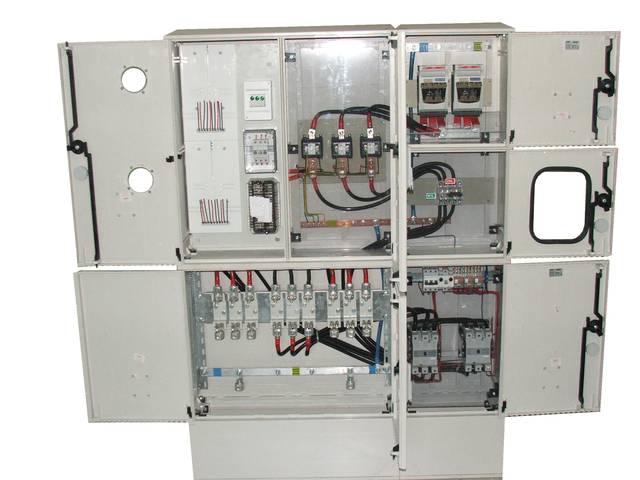

ОПИСАНИЕ ОБОРУДОВАНИЯ:
ВРУ комплектуется из отдельных полиэстеровых армированных стекловолокном или металлических панелей одностороннего обслуживания. Каждая панель представляет собой независимую как сварную металлоконструкцию из гнутых стальных или нержавеющих профилей , внутри которой размещена аппаратура главных и вспомогательных цепей, так и независимые панели из армированного стекловолокном полиэстера. Имеется возможность изготовления в металлоконструкциях других производителей ( EMITER, ABB, RITAL, BELINTEGRA ). Обслуживание аппаратов, приборов и контактных соединений осуществляется только с передней (лицевой) стороны панелей.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

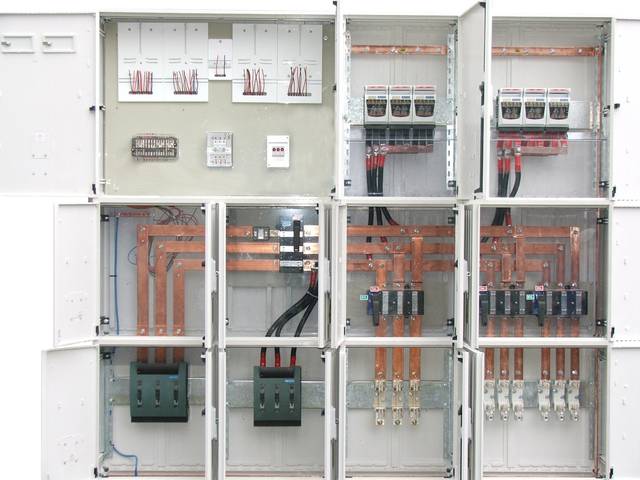

Вводно-распределительные устройства /ВРУ/ изготавливаются на ток от 16 А до 630 А. Конструктивно может иметь один или два ввода, а также дополнительный ввод от дизель-генератора. ВРУ имеет модернизированную конструкцию вводных панелей. Вводная панель доработана с целью исключения применения шкафов учета электроэнергии совместно с вводной панелью. ВРУ-М состоит из трех отсеков:

• Вводного — в нем располагается вводной аппарат на ток до 250 А (автоматический выключатель, рубильник типа ВР32 с комплектом плавких вставок или предохранитель-выключатель-разъединитель серии ПВР), предусматривающий присоединение кабелей с сечением жилы не более 95 мм2.
• Учетного — отсек для размещения счетчика электрической энергии, закрываемый пломбируемой дверью.

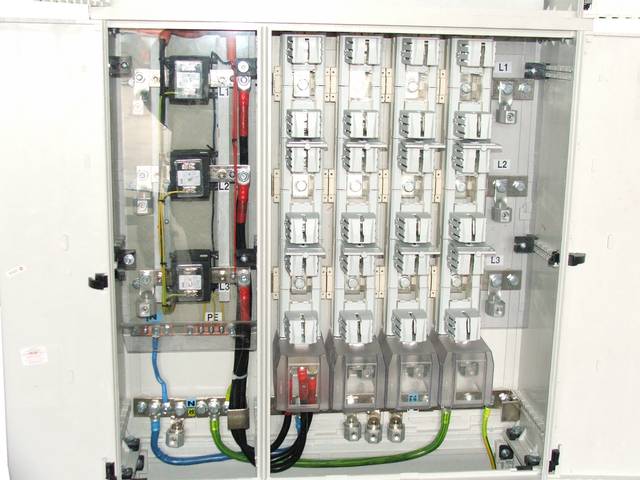

• Распределительного — отсек для размещения шести трансформаторов тока (три — для подключения счетчика электрической энергии, три — для подключения приборов (амперметров, вольтметров), снабженный прозрачной пломбируемой панелью. Также в данном отсеке расположены модульные автоматические выключатели, установленные на «DIN»-рейках для защиты отходящих линий. Предусмотрена возможность размещения автоматических выключателей на 26 модулей. Автоматические выключатели защищены лицевой панелью. В левой части распределительного отсека располагаются трансформаторы тока типа Т-0,66, используемые для учёта электрической энергии совместно со счётчиком трансформаторного включения установленным в отсеке учёта. При применении счётчика прямого включения допускается возможность его установки на место трансформаторов тока в распределительном отсеке, что исключает применение отсека учёта.

ВРУ имеет достаточно компактные габариты и степень защиты IP41, что позволяет применять его в условиях ограниченности площадей при отсутствии электрощитового помещения.

ГАБАРИТНЫЕ РАЗМЕРЫ ОБОРУДОВАНИЯ:
Вводно-распределительное устройство состоит из шкафов высотой 2000 мм, глубиной 450- 600 мм, шириной (одна панель) 450-600-800 мм.

МОДИФИКАЦИЯ ОБОРУДОВАНИЯ:
По назначению панели подразделяются на:

•     Вводные ВА — с выключателем автоматическим;
•     Вводные ВР — с рубильником;
•     Вводные ВП — с переключателем;
•     Распределительные — с выключателями автоматическими на отходящих линиях;
•     Распределительные — с автоматикой управления освещением лестнично-лифтового узла и коридоров;
•     Распределительные — с отделением учета;
•     Распределительные — со станциями управления «АВР».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

•     Номинальный ток: от 16 до 630 А;
•     Напряжение: 380/220 В, частота 50 Гц;
•     Степень защиты: IP41.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• Температура окружающего воздуха: от +5 С° до +40 С°;
• Высота над уровнем моря — не более 2000 м;
• Окружающая среда — невзрывоопасная, не содержит агрессивных газов или паров, разрушающих металлы и изоляцию;
• Возможна установка в агрессивной среде при изготовлении из нержавеющей стали.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Вводно-распределительные устройства /ВРУ/ предназначены для приема, распределения и учета электрической энергии напряжением 380/220 В трехфазного переменного тока частотой до 50 Гц или 60 Гц в сетях с глухозаземленной нейтралью, как в четырехпроводном, так и в пятипроводном исполнениях с рабочим нулевым и защитным заземляющим проводниками, а также для защиты линий при перегрузках и коротких замыканиях.Используется для электроснабженислей по однолучевой схеме с единовременной нагрузкой не более 160 кВА.ВРУ-М рекомендуется применять для электроснабжения встроенно-пристроенных помещений, а также при реконструкции электроснабжения старого жилого фонда, где практически отсутствуют электрощитовые помещения.

ОСНОВНЫЕ СХЕМЫ:

Основные принципиальные электрические схемы вводного-распределительного устройства /ВРУ/ приведены на рисунке 1 и 2.

Рис. 1. Электроснабжение до 60 кВА, рабочий ток не более 100 А, осуществление учета электроэнергии с помощью счетчика прямого включения.

Рис. 2. Электроснабжение до 160 кВА, рабочий ток не более 250 А, осуществление учета электроэнергии с помощью счетчика трансформаторного включения.

НАЗВАНИЕ ОБОРУДОВАНИЯ: Устройство вводно-распределительное /УВР/

ТУ РБ 100288958.001-2004

ОПИСАНИЕ ОБОРУДОВАНИЯ:
УВР комплектуется из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных или нержавеющих профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Имеется возможность изготовления в металлоконструкциях других производителей (EMITER, ABB, RITALL, BELINTEGRA). Обслуживание аппаратов, приборов и контактных соединений осуществляется только с передней (лицевой) стороны панелей.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
УВР имеет модернизированную конструкцию вводных панелей. Вводная панель доработана с целью исключения применения шкафов учета электроэнергии совместно с вводной панелью. Отсек учета электроэнергии отделен от вводного отсека и конструктивно разделен на две части:

1. Отсек для размещения счетчика электрической энергии, закрываемый пломбируемой дверью;
2. Отсек для размещения шести трансформаторов тока (три — для подключения счетчика электрической энергии, три — для подключения приборов (амперметров, вольтметров), снабженный прозрачной пломбируемой панелью.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• Температура окружающего воздуха: от +5 С° до +40 С°;
• Высота над уровнем моря — не более 2000 м;
• Степень защиты — IP31;
• Окружающая среда — невзрывоопасная, не содержит агрессивных газов или паров, разрушающих металлы и изоляцию;
• Возможна установка в агрессивной среде при изготовлении из нержавеющей стали.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Устройство вводно-распределительное УВР предназначено для приема, распределения и учета электроэнергии напряжением 380/220 В трехфазного переменного тока частотой 50 Гц, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до шести раз в час) оперативных включений и отключений электрических сетей, так же возможна установка из нержавеющей стали в агрессивной среде.
